Schiebeelement mit Doppelwandfutter DP 300 - 850 mm ID 130-150-180-200 mm
Indholdet af kittet
- Indholdet af udendørskit 80-100 mm
- Indholdet af udendørskit 130-150-180-200 mm
- Indholdet af indendørskit (tæt på væggen)
- Indholdet af indendørskit (i midten af rummet)
| Indholdet af udendørskit 80-100 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Puffer til T-stik | T-stik 90° | Forbindelse / adapter | Væggesæt | Mitron | Forbindelsesklemme | Basestøtte | Vægklemme |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 2 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 2 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| Indholdet af udendørskit 130-150-180-200 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Rengøringsluge | T-stik 90° | Forbindelse / adapter | Væggesæt | Mitron | Forbindelsesklemme | Basestøtte | Vægklemme |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 1 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| Indholdet af indendørskit (tæt på væggen) | ||||
| Kit | 3m | 4m | 5m | |
|---|---|---|---|---|
| Forbindelse / adapter | 1 | 1 | 1 | |
| Rak element 1m | 3 | 4 | 5 | |
| Blyplade til tagfoden | 1 | 1 | 1 | |
| Blykrave | 1 | 1 | 1 | |
| Vægklemme | 1 | 2 | 2 | |
| Hatt | 1 | 1 | 1 | |
| Forbindelsesklemme | 4 | 5 | 6 | |
Product Related Information
This popup contains product-related details, recommendations, specifications, or promotional offers.

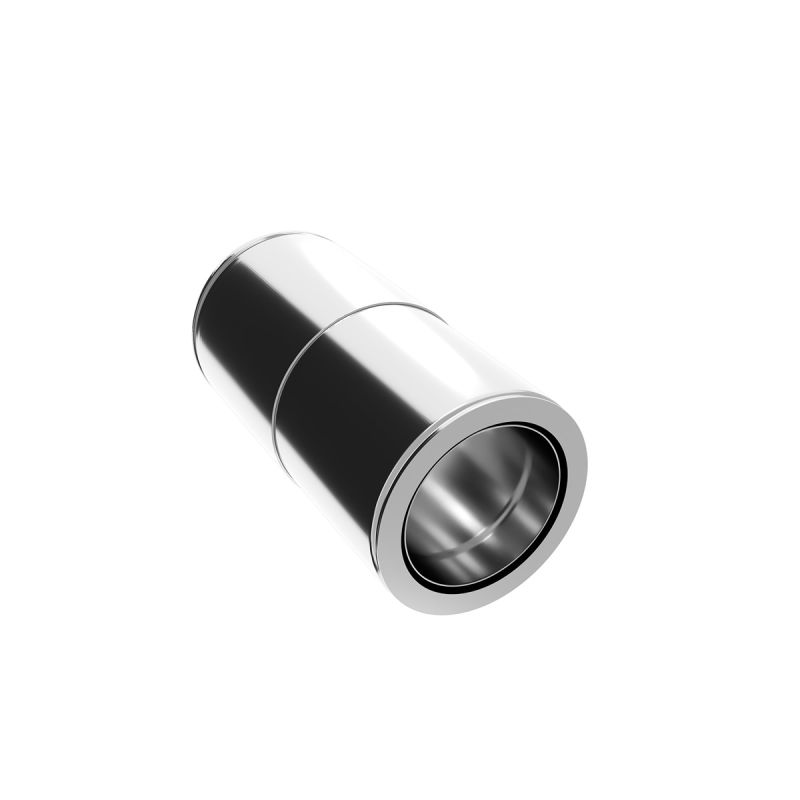

For at opnå en vilkårlig længde på din dobbelte rustfri stålskorsten, kan det være nødvendigt at forkorte længdeelementer. Herfor findes der et specielt justerbart længdeelement, kaldet et skydeelement. Dette er dobbeltrør og kan forbindes med andre elementer fra vores onlinebutik via den praktiske Twist-Lock-forbindelse og justeres til den ønskede højde. Skydeelementet skubbes sammen på de "åbne steder" (det er ikke Twist-Lock-siderne). Forbindelsen mellem to elementer skal altid sikres med et klembaand.
Indre og ydre rør af skydeelementet er fremstillet af 0,5 mm tykt rustfrit stål. Isoleringen består af keramisk fiber med en tykkelse på 25 mm.
Advarsel: Ved brug af den strakte tilstand af røret skal der tilsættes ekstra materiale til isoleringen i den passende mængde. Dette leveres med. Arbejd altid med handsker, og indånd ikke isoleringsfiberen.
Ved skydeelementet med dobbeltrør er det særlige, at Twist-Lock-systemet kun findes i den ene ende. Den anden side består af dobbeltrøret, hvor du direkte kan indsætte dit røg-rør, hvilket giver en nem væggenføring, så længe indvendig diameter forbliver den samme.
Skydeelementet fås i forskellige varianter med diametre fra 130 mm til 200 mm.
Vær opmærksom på angivelsen af materialnumre, f.eks. 1.4404 eller 1.4301!
Hvis materialnummeret ikke angives, kan det være den billigere, ferritiske (eller magnetiske) variant.
| System | ES-Twist-Lock |
| Overflade | Rustfrit stålrør med dobbelt væg |
| Isolering | 25 mm keramisk fiberisolering |
| Korrosionsklasse | V2 |
| Brændstoffer | Fast brændsel (brændeovn), olie og gas. |
| Anvendelse | Fast brændsel (brændeovn), olie og gas. |
| Selvstøttende | maksimalt 3 m fra sidste støtte |
| Fastgørelse | 1 bånd hver 4 m |
| Materialetykkelse | 0,5 mm |
| Indvendigt materiale | Rustfrit stål V4A 1.4404 |
| Udvendigt materiale | Rustfrit stål V2A 1.4301 |
| Maksimal konstant temperatur | 600° |
| Brandsikring mod sodbrand | ja, 1000°C |
| Minimum sikkerhedsafstand | 50 mm / 75 mm |
| Nominel diameter | 80 mm / 100 mm / 130 mm / 150 mm / 180 mm / 200 mm |
Original Twist-Lock låsesystem
Twist-Lock-systemet sparer dig værdifuld tid under samlingen, muliggør en ubesværet installation og sikrer stabilitet gennem den smarte samling af elementerne.
Holdbar kvalitet
Indvendig rør i højkvalitets rustfrit stål V4A (1.4404) og udvendigt rør i V2A (1.4301), professionel svejsning og behandling – løsningen for pålidelig modstandskraft.
30 år erfaring som skorstensproducent
Grundlagt i 1993, med mere end 30 års erfaring i fremstilling af skorstene, har vi en dybdegående ekspertise. Som en familievirksomhed tilbyder vi ikke kun et langsigtet perspektiv, men også den pålidelighed, du kan forvente fra en langsigtet partner.
Logistikcenter i Bremen og professionel rådgivning
Vores forsendelsescenter sikrer en hurtig og problemfri behandling af din ordre. Derudover er vores kundeservice tilgængelig for at hjælpe dig med planlægning og besvare alle dine spørgsmål om dit udstødningssystem. Du kan finde et link til vores team.
Sikkerhed først
Med vores tyske ekspertise inden for mekanisk design garanterer vi en markant forbedring af vores produkters stabilitet. Den ekstraordinære værdsættelse af de anvendte materialer og vores opmærksomhed på detaljer afspejles i alle aspekter af vores produktionsproces.
Vores produktionsprocesser er meget præcise
Vores fabrik i Tyskland er udstyret med de nyeste værktøjer og teknologi, og vi bruger kun de bedste materialer til at fremstille vores skorstenssystemer. På den måde kan vi tilbyde den bedste kvalitet.
Din kontaktperson for skorstene af alle typer
Fra private enfamiliehuse til store industrielle installationer kan du stole på os.
I samarbejde med vores moderselskab udvikler vi industrielle skorstene, der kan nå op til 130 meter i højden og 6 meter i diameter.
