Verankerungsplatte mit seitlichem Kondensatablauf DP Ø 130-150-180-200 mm

Lieferzeit

2-3 Tage

Vær den første til at anmelde dette produkt

As low as 35,70 kr. Regular Price 42,00 kr.

Incl. 19% VAT , excl. Shipping Cost

På lager

Kun %1 tilbage

SKU

Verankerungsplatte mit seitlichem Kondensatablauf_confi

Klik her for at se indholdet af kittet.

Indholdet af kittet

Nedenfor finder du indholdet af vores kits baseret på deres diameter og type (indendørs- eller udendørskit). Træk til højre for at se hele indholdet i tabellen. Du kan også klikke på produktnavnet for at se produktet individuelt.

Indholdet af udendørskit 80-100 mm
Indholdet af udendørskit 130-150-180-200 mm
Indholdet af indendørskit (tæt på væggen)
Indholdet af indendørskit (i midten af rummet)

Kit	Rak element 1000 mm	Rak element 500 mm	Puffer til T-stik	T-stik 90°	Forbindelse / adapter	Væggesæt	Mitron	Forbindelsesklemme	Basestøtte	Vægklemme
Indholdet af udendørskit 80-100 mm
2,2m	1	0	1	2	1	1	1	5	1	1
2,7m	1	1	1	2	1	1	1	6	1	1
3,2m	2	0	1	2	1	1	1	6	1	1
3,7m	2	1	1	2	1	1	1	7	1	1
4,2m	3	0	1	2	1	1	1	7	1	1
4,7m	3	1	1	2	1	1	1	8	1	1
5,2m	4	0	1	2	1	1	1	8	1	1
5,7m	4	1	1	2	1	1	1	9	1	1
6,2m	5	0	1	2	1	1	1	9	1	2
6,7m	5	1	1	2	1	1	1	10	1	2
7,2m	6	0	1	2	1	1	1	10	1	2
7,2m	6	0	1	2	1	1	1	10	1	2
7,7m	6	1	1	2	1	1	1	11	1	2
8,2m	7	0	1	2	1	1	1	11	1	2
8,7m	7	1	1	2	1	1	1	12	1	2
9,2m	8	0	1	2	1	1	1	12	1	3
9,7m	8	1	1	2	1	1	1	13	1	3
10,2m	9	0	1	2	1	1	1	13	1	3
10,7m	9	1	1	2	1	1	1	13	1	3
11,2m	10	0	1	2	1	1	1	14	1	3
11,7m	10	1	1	2	1	1	1	15	1	3
12,2m	11	0	1	2	1	1	1	15	1	3

Contenu du kit éxtérieur 130-150-180-200 mm

Kit	Rak element 1000 mm	Rak element 500 mm	Rengøringsluge	T-stik 90°	Forbindelse / adapter	Væggesæt	Mitron	Forbindelsesklemme	Basestøtte	Vægklemme
Indholdet af udendørskit 130-150-180-200 mm
2,2m	1	0	1	1	1	1	1	5	1	1
2,7m	1	1	1	1	1	1	1	6	1	1
3,2m	2	0	1	1	1	1	1	6	1	1
3,7m	2	1	1	1	1	1	1	7	1	1
4,2m	3	0	1	1	1	1	1	7	1	1
4,7m	3	1	1	1	1	1	1	8	1	1
5,2m	4	0	1	1	1	1	1	8	1	1
5,7m	4	1	1	1	1	1	1	9	1	1
6,2m	5	0	1	1	1	1	1	9	1	2
6,7m	5	1	1	1	1	1	1	10	1	2
7,2m	6	0	1	1	1	1	1	10	1	2
7,7m	6	1	1	1	1	1	1	11	1	2
8,2m	7	0	1	1	1	1	1	11	1	2
8,7m	7	1	1	1	1	1	1	12	1	2
9,2m	8	0	1	1	1	1	1	12	1	3
9,7m	8	1	1	1	1	1	1	13	1	3
10,2m	9	0	1	1	1	1	1	13	1	3
10,7m	9	1	1	1	1	1	1	13	1	3
11,2m	10	0	1	1	1	1	1	14	1	3
11,7m	10	1	1	1	1	1	1	15	1	3
12,2m	11	0	1	1	1	1	1	15	1	3

Kit	3m	4m	5m
Indholdet af indendørskit (tæt på væggen)
Forbindelse / adapter	1	1	1
Rak element 1m	3	4	5
Blyplade til tagfoden	1	1	1
Blykrave	1	1	1
Vægklemme	1	2	2
Hatt	1	1	1
Forbindelsesklemme	4	5	6

Contenu du kit intérieur (au milieu de la pièce)

Kit	2m	3m	4m
Indholdet af indendørskit (i midten af rummet)
Raccord /adapter	1	1	1
Element lige 1m	2	3	4
Afslutningsplade	1	1	1
Tagtætning i bly	1	1	1
Tætning af tagtætning	1	1	1
Tagbeslag	1	1	1
Hætte	1	1	1
Samlebeslag	3	4	5

Twist-Lock Original

Bestil gratis tilbud

Kittets indhold

Dokumenter

ES Skorsten Twist-Lock System

Certificering

Funktioner – Twist-Lock-systemet indebærer, som navnet antyder, at to skorstenskomponenter skrues sammen. Dette sikrer hurtig og nem montering samt mindre tab af længde, når elementerne skubbes sammen. Dette system tillader alle at samle skorstenen og sparer op til 60% af monteringstiden.

Øget stabilitet – Twist-Lock-systemet sikrer, at komponenterne er klemt sammen. Ved at sikre klemmen ved hver forbindelse kan skorstensrørene ikke længere vride sig eller bevæge sig fra hinanden. Dette er særlig vigtigt ved opvarmning og afkøling af skorstenen, da stålet udvider og trækker sig sammen, hvilket kan få elementerne til at løsne sig. Se nedenfor for et eksempel på en Twist-Lock-samling.

TÜV-certificeret – Vores skorstensrør er TÜV-certificerede og CE-certificerede. Dette betyder, at vi overholder europæiske krav, og du kan være sikker på, at vi leverer og producerer kvalitetsprodukter. Vores rør er testet i henhold til DIN EN 1856-1.

Forseglet keramisk fiberisolering – Vores dobbeltvæggede skorstensrør har keramisk isolering mellem væggene. Keramisk fiberisolering bruges ofte i højtemperaturanvendelser og er derfor ideel til skorstene. Takket være vores Twist-Lock-system er isoleringen fuldstændig indkapslet, og du kommer ikke i kontakt med fibrene. Tykkelsen af vores isolering er altid 25 mm.

Høj kvalitet (1.4404 & 14301) – Materiale og type af rustfrit stål er vigtigt for levetiden af dit dobbeltvæggede skorstensrør. Høj kvalitet rustfrit stål (RVS) vil ruste meget langsommere end almindeligt stål, men stålet vil ikke være helt rustfrit. Da den indre rør vil blive udsat for ekstreme forhold, er det lavet af høj kvalitet rustfrit stål: indvendigt rør af 316L (1.4404) rustfrit stål og ydre rør af 304 (1.4301) rustfrit stål.

Justerbar vægkrave

Den justerbare vægkrave holder skorstensrøret centreret mod vind og regn. Vores vægbeslag tilbyder ekstra styrke, da de er fremstillet i ét stykke.

Vi tilbyder vægbeslaget i alle vores indvendige diametre og vægafstande fra 50 mm til 600 mm.

Premium vægbeslag

Vægbeslaget bruges til at fastgøre skorstensrøret til væggen og til at transportere skorstensrøret. Det er det laveste punkt på skorstensrøret.

Vores vægbeslag fås i forskellige længder (450mm, 650mm, 750mm, 935mm og 1120mm) og kan afkortes.

Adapter eller reducer til enkelt til dobbelt væg

For at skifte fra din enkeltvægsskorsten til vores dobbeltvægssystem tilbyder vi en adapter eller reducer.

Adapteren bevarer samme diameter fra enkelt til dobbelt væg, og vi tilbyder reduceren i forskellige enkeltvægsdiametre, der konverterer til en af de standardindvendige diametre i vores Twist-Lock-system.

Justerbar vægkrave

Vores skorstensrør pakkes og sendes fra vores lager i Delmenhorst, Tyskland.

Leveringstiden er 15 dage. Vi tilbyder gratis levering på alle vores ordrer

indeholdende dobbeltvæggede skorstensrørssæt.

For yderligere oplysninger om vores produkter, tøv ikke med at kontakte vores team

på +44 20 4577 1086 eller via e-mail info@eschimney.co.uk

Indholdet af kittet

Indholdet af udendørskit 80-100 mm

Kit	Rak element 1000 mm	Rak element 500 mm	Puffer til T-stik	T-stik 90°	Forbindelse / adapter	Væggesæt	Mitron	Forbindelsesklemme	Basestøtte	Vægklemme
Indholdet af udendørskit 80-100 mm
2,2m	1	0	1	2	1	1	1	5	1	1
2,7m	1	1	1	2	1	1	1	6	1	1
3,2m	2	0	1	2	1	1	1	6	1	1
3,7m	2	1	1	2	1	1	1	7	1	1
4,2m	3	0	1	2	1	1	1	7	1	1
4,7m	3	1	1	2	1	1	1	8	1	1
5,2m	4	0	1	2	1	1	1	8	1	1
5,7m	4	1	1	2	1	1	1	9	1	1
6,2m	5	0	1	2	1	1	1	9	1	2
6,7m	5	1	1	2	1	1	1	10	1	2
7,2m	6	0	1	2	1	1	1	10	1	2
7,2m	6	0	1	2	1	1	1	10	1	2
7,7m	6	1	1	2	1	1	1	11	1	2
8,2m	7	0	1	2	1	1	1	11	1	2
8,7m	7	1	1	2	1	1	1	12	1	2
9,2m	8	0	1	2	1	1	1	12	1	3
9,7m	8	1	1	2	1	1	1	13	1	3
10,2m	9	0	1	2	1	1	1	13	1	3
10,7m	9	1	1	2	1	1	1	13	1	3
11,2m	10	0	1	2	1	1	1	14	1	3
11,7m	10	1	1	2	1	1	1	15	1	3
12,2m	11	0	1	2	1	1	1	15	1	3

Indholdet af udendørskit 130-150-180-200 mm

Kit	Rak element 1000 mm	Rak element 500 mm	Rengøringsluge	T-stik 90°	Forbindelse / adapter	Væggesæt	Mitron	Forbindelsesklemme	Basestøtte	Vægklemme
Indholdet af udendørskit 130-150-180-200 mm
2,2m	1	0	1	1	1	1	1	5	1	1
2,7m	1	1	1	1	1	1	1	6	1	1
3,2m	2	0	1	1	1	1	1	6	1	1
3,7m	2	1	1	1	1	1	1	7	1	1
4,2m	3	0	1	1	1	1	1	7	1	1
4,7m	3	1	1	1	1	1	1	8	1	1
5,2m	4	0	1	1	1	1	1	8	1	1
5,7m	4	1	1	1	1	1	1	9	1	1
6,2m	5	0	1	1	1	1	1	9	1	2
6,7m	5	1	1	1	1	1	1	10	1	2
7,2m	6	0	1	1	1	1	1	10	1	2
7,7m	6	1	1	1	1	1	1	11	1	2
8,2m	7	0	1	1	1	1	1	11	1	2
8,7m	7	1	1	1	1	1	1	12	1	2
9,2m	8	0	1	1	1	1	1	12	1	3
9,7m	8	1	1	1	1	1	1	13	1	3
10,2m	9	0	1	1	1	1	1	13	1	3
10,7m	9	1	1	1	1	1	1	13	1	3
11,2m	10	0	1	1	1	1	1	14	1	3
11,7m	10	1	1	1	1	1	1	15	1	3
12,2m	11	0	1	1	1	1	1	15	1	3

Indholdet af indendørskit (tæt på væggen)

Kit	3m	4m	5m
Indholdet af indendørskit (tæt på væggen)
Forbindelse / adapter	1	1	1
Rak element 1m	3	4	5
Blyplade til tagfoden	1	1	1
Blykrave	1	1	1
Vægklemme	1	2	2
Hatt	1	1	1
Forbindelsesklemme	4	5	6

Indholdet af indendørskit (i midten af rummet)

Kit	2m	3m	4m
Indholdet af indendørskit (i midten af rummet)
Raccord /adapter	1	1	1
Element lige 1m	2	3	4
Afslutningsplade	1	1	1
Tagtætning i bly	1	1	1
Tætning af tagtætning	1	1	1
Tagbeslag	1	1	1
Hætte	1	1	1
Samlebeslag	3	4	5

Details

Description

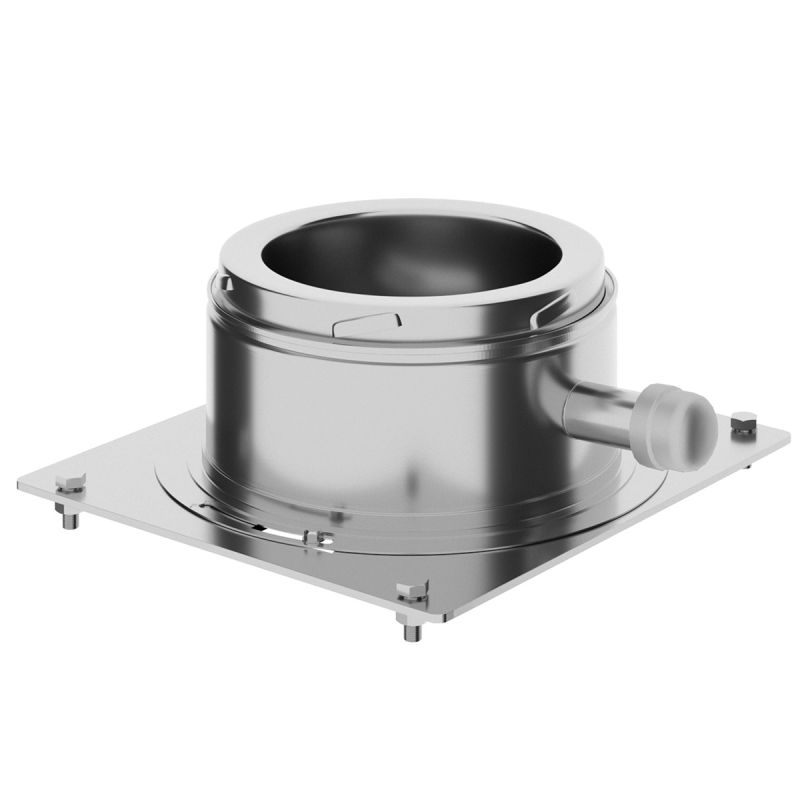

Den dobbeltvæggede, keramisk fiberisolerede forankringsplade med lateral kondensatafløb udgør det nederste element af rustfri stålschornstensen ved vægmontering. På denne måde kan dannet kondensvand opsamles og ledes væk via et afløbsrør. Ved vægmontering skrues forankringspladen med lateral kondensatafløb fast på vægkonsollen, mens den ved gulvmontering fastgøres direkte på fundamentet/gulvet. Denne version har et lateral kondensatafløb.

Forankringspladen fås med diametre fra 130 mm til 200 mm.

Målene på grundpladen er som følger:

Indvendig diameter 80 mm: 21 cm x 21 cm – afstand mellem skruerne: 15 cm / 18 cm
Indvendig diameter 100 mm: 21 cm x 21 cm – afstand mellem skruerne: 15 cm / 18 cm
Indvendig diameter 130 mm: 28 cm x 22,5 cm – afstand mellem skruerne: 25 cm / 21 cm
Indvendig diameter 150 mm: 30,5 cm x 25 cm – afstand mellem skruerne: 27,5 cm / 21 cm
Indvendig diameter 180 mm: 33 cm x 27,5 cm – afstand mellem skruerne: 30 cm / 21 cm
Indvendig diameter 200 mm: 35,5 cm x 30 cm – afstand mellem skruerne: 32,5 cm / 21 cm
Vær opmærksom på angivelsen af materialnumre, f.eks. 1.4404 eller 1.4301!
Hvis materialnummeret ikke er angivet, kan det dreje sig om den billigere ferritiske (eller magnetiske) variant.

System	ES-Twist-Lock
Overflade	Rustfrit stålrør med dobbelt væg
Isolering	25 mm keramisk fiberisolering
Korrosionsklasse	V2
Brændstoffer	Fast brændsel (brændeovn), olie og gas.
Anvendelse	Fast brændsel (brændeovn), olie og gas.
Selvstøttende	maksimalt 3 m fra sidste støtte
Fastgørelse	1 bånd hver 4 m
Materialetykkelse	0,5 mm
Indvendigt materiale	Rustfrit stål V4A 1.4404
Udvendigt materiale	Rustfrit stål V2A 1.4301
Maksimal konstant temperatur	600°
Brandsikring mod sodbrand	ja, 1000°C
Minimum sikkerhedsafstand	50 mm / 75 mm
Nominel diameter	80 mm / 100 mm / 130 mm / 150 mm / 180 mm / 200 mm

Original Twist-Lock låsesystem

Twist-Lock-systemet sparer dig værdifuld tid under samlingen, muliggør en ubesværet installation og sikrer stabilitet gennem den smarte samling af elementerne.

Holdbar kvalitet

Indvendig rør i højkvalitets rustfrit stål V4A (1.4404) og udvendigt rør i V2A (1.4301), professionel svejsning og behandling – løsningen for pålidelig modstandskraft.

30 år erfaring som skorstensproducent

Grundlagt i 1993, med mere end 30 års erfaring i fremstilling af skorstene, har vi en dybdegående ekspertise. Som en familievirksomhed tilbyder vi ikke kun et langsigtet perspektiv, men også den pålidelighed, du kan forvente fra en langsigtet partner.

Logistikcenter i Bremen og professionel rådgivning

Vores forsendelsescenter sikrer en hurtig og problemfri behandling af din ordre. Derudover er vores kundeservice tilgængelig for at hjælpe dig med planlægning og besvare alle dine spørgsmål om dit udstødningssystem. Du kan finde et link til vores team.

Sikkerhed først

Med vores tyske ekspertise inden for mekanisk design garanterer vi en markant forbedring af vores produkters stabilitet. Den ekstraordinære værdsættelse af de anvendte materialer og vores opmærksomhed på detaljer afspejles i alle aspekter af vores produktionsproces.

Vores produktionsprocesser er meget præcise

Vores fabrik i Tyskland er udstyret med de nyeste værktøjer og teknologi, og vi bruger kun de bedste materialer til at fremstille vores skorstenssystemer. På den måde kan vi tilbyde den bedste kvalitet.

Din kontaktperson for skorstene af alle typer

Fra private enfamiliehuse til store industrielle installationer kan du stole på os.

I samarbejde med vores moderselskab udvikler vi industrielle skorstene, der kan nå op til 130 meter i højden og 6 meter i diameter.
