Edelstahlschornstein Verankerungsplatte DP - ID 80-100-130-150-180-200MM
Indholdet af kittet
- Indholdet af udendørskit 80-100 mm
- Indholdet af udendørskit 130-150-180-200 mm
- Indholdet af indendørskit (tæt på væggen)
- Indholdet af indendørskit (i midten af rummet)
| Indholdet af udendørskit 80-100 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Puffer til T-stik | T-stik 90° | Forbindelse / adapter | Væggesæt | Mitron | Forbindelsesklemme | Basestøtte | Vægklemme |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 2 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 2 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 2 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 2 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 2 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 2 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 2 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 2 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 2 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 2 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 2 | 1 | 1 | 1 | 15 | 1 | 3 |
| Indholdet af udendørskit 130-150-180-200 mm | ||||||||||
| Kit | Rak element 1000 mm | Rak element 500 mm | Rengøringsluge | T-stik 90° | Forbindelse / adapter | Væggesæt | Mitron | Forbindelsesklemme | Basestøtte | Vægklemme |
|---|---|---|---|---|---|---|---|---|---|---|
| 2,2m | 1 | 0 | 1 | 1 | 1 | 1 | 1 | 5 | 1 | 1 |
| 2,7m | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,2m | 2 | 0 | 1 | 1 | 1 | 1 | 1 | 6 | 1 | 1 |
| 3,7m | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,2m | 3 | 0 | 1 | 1 | 1 | 1 | 1 | 7 | 1 | 1 |
| 4,7m | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,2m | 4 | 0 | 1 | 1 | 1 | 1 | 1 | 8 | 1 | 1 |
| 5,7m | 4 | 1 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 1 |
| 6,2m | 5 | 0 | 1 | 1 | 1 | 1 | 1 | 9 | 1 | 2 |
| 6,7m | 5 | 1 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,2m | 6 | 0 | 1 | 1 | 1 | 1 | 1 | 10 | 1 | 2 |
| 7,7m | 6 | 1 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,2m | 7 | 0 | 1 | 1 | 1 | 1 | 1 | 11 | 1 | 2 |
| 8,7m | 7 | 1 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 2 |
| 9,2m | 8 | 0 | 1 | 1 | 1 | 1 | 1 | 12 | 1 | 3 |
| 9,7m | 8 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,2m | 9 | 0 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 10,7m | 9 | 1 | 1 | 1 | 1 | 1 | 1 | 13 | 1 | 3 |
| 11,2m | 10 | 0 | 1 | 1 | 1 | 1 | 1 | 14 | 1 | 3 |
| 11,7m | 10 | 1 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| 12,2m | 11 | 0 | 1 | 1 | 1 | 1 | 1 | 15 | 1 | 3 |
| Indholdet af indendørskit (tæt på væggen) | ||||
| Kit | 3m | 4m | 5m | |
|---|---|---|---|---|
| Forbindelse / adapter | 1 | 1 | 1 | |
| Rak element 1m | 3 | 4 | 5 | |
| Blyplade til tagfoden | 1 | 1 | 1 | |
| Blykrave | 1 | 1 | 1 | |
| Vægklemme | 1 | 2 | 2 | |
| Hatt | 1 | 1 | 1 | |
| Forbindelsesklemme | 4 | 5 | 6 | |
Product Related Information
This popup contains product-related details, recommendations, specifications, or promotional offers.

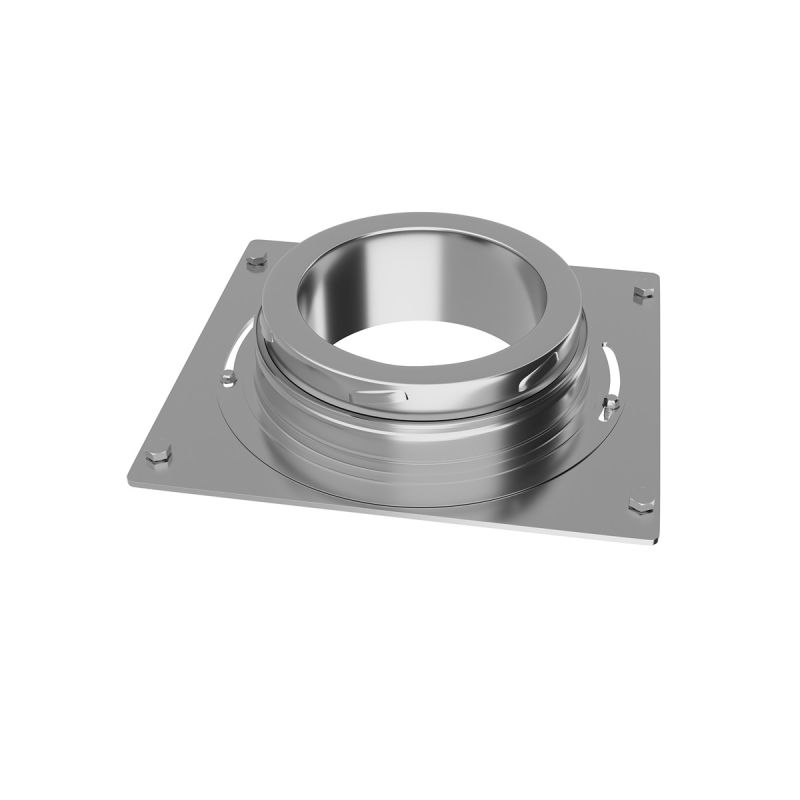

In der Regel wird bei der Montage eines doppelwandigen Edelstahlschornsteins die doppelwandige, mit Keramikfaser isolierte, Verankerungsplatte als erstes Bauelement verwendet und auf einem festen Untergrund montiert. Bei der Wandmontage wird die Verankerungsplatte bzw. Bodenplatte des Edelstahlschornsteins auf der Wandkonsole festgeschraubt, während die Bodenplatte bei der Bodenmontage direkt auf dem Boden befestigt wird.
